Étrier à Queue D’aronde En Acier SIMPSON – A65xB130xC12 – ép.3 Mm – ETSN130

Détails :

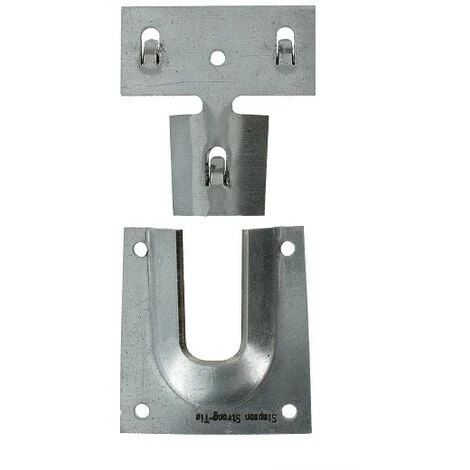

• En acier pré-galvanisé, l‘étrier à queue d’aronde ETS est un connecteur innovant et très discret.

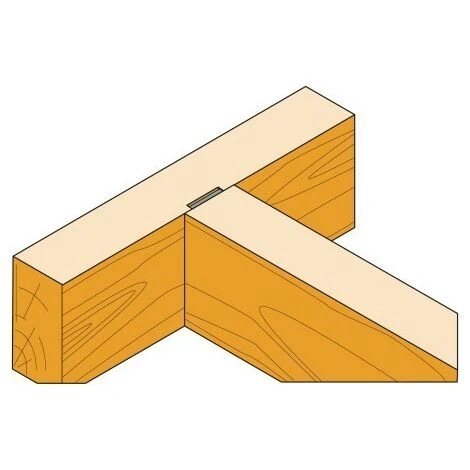

• Il permet de reproduire l‘esthétique d‘un assemblage traditionnel à queue d‘aronde.
• Le prémontage en atelier est conseillé pour une pose rapide sur chantier.

• Matière :

• – Acier pré-galvanisé S250GD + Z275 suivant NF EN 10346
• – Épaisseur : 3 mm.

• Avantages :

• – Assemblage invisible
• – Utilisable dans de multiples applications
• – Tenue au feu 1/2h ou 1h en suivant certaines préconisations.
• – Résistance au Feu
• – Fiabilité et Connecteurs.

• Applications :

• – Support Porteur : bois massif, bois composite, lamellé-collé.
• – Porté : bois massif, bois composite, lamellé-collé.

• Domaines d’utilisation :

• – Solivage sur poutre maîtresse
• – Solive sur poteau
• – Exclusivement pour des assemblages bois/bois.

Caractéristiques :

• Bois porté :

• – Largeur [mm] : Min.75
• – Hauteur [mm] : Min.150; Max.200

• Dimensions :

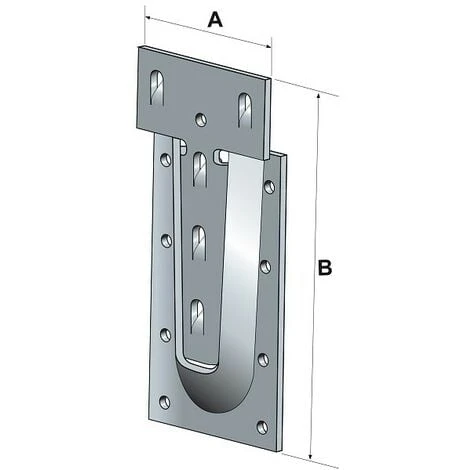

• A65xB130xC12 ; Ép.3 mm

• Fixations :

• – Vis SCRB Ø5.0×80 : 5
• – Vis SCRB Ø5.0×40 : 8+1

• Valeurs caractéristiques – Bois de classe C24[kN] : Descendantes : 13.8

• Sur porté : Vis Spax SCRB avec filetage complet (finition bichromatée 500 grades B) + 1 vis CSA Ø5,0×40.
• Sur porteur : Vis CSA Ø5,0×40 mm.

• Installation :

• Fixation de la partie femelle de l’ETS :

• 1. Préparer le gabarit pour la réalisation du lamage en fonction du modèle de l’ETS,
• 2. Positionner le gabarit et ajouter la vis permettant de tenir le gabarit,
• 3. Réaliser un lamage de 12 mm de profondeur à l’aide d’une fraise ∅16 mm et d’une bague ∅30 mm,
• 4. Fixer la partie femelle de l’ETS à l’aide des vis CSA5,0x40. La partie femelle est calée au fond et en bas du lamage.

• Fixation de la partie mâle de l’ETS :

• 1. Préparer le gabarit pour la fixation de la partie mâle,
• 2. Fixer le gabarit en bout de poutre à l’aide de la vis ∅5 de maintien,
• 3. Placer la partie femelle, calée sur le gabarit,
• 4. Ajouter la vis CSAØ5,0×40,
• 5. Ajouter les vis SCRBØ5,0×80.

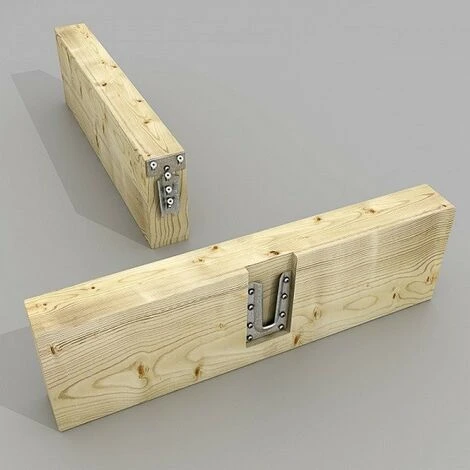

• Assemblage final :

• 1. Glisser la partie mâle dans la partie femelle,
• 2. L’assemblage est terminé ! L’ETS est invisible.
